一、設備概述：

單體式電子壓力掃描閥適合多個壓力量程客戶，單臺設備支持16通道、32通道；

具備氣路切換能力，軟件操作簡單可靠，通過遠程控制，可實現氣路在測量、吹塵、檢漏、校準等功能之間的切換；

金屬噴塑殼體，防護等級IP66；

能夠與溫度采集系統中的測量儀實現多設備觸發和同步。

二、技術指標

2.1 通道數：單體式結構，單個模塊支持16通道、32通道；

2.2 壓力類型：表壓、絕壓、差壓，參考端較大參考壓力700psi，可根據需求改變；

2.3 通道精度：不低于±0.05%FS；

2.4 采樣率：500Hz/每通道；

2.5 量程：單個基本單元（模塊）內每通道（16通道）可以配置不同的輸入量程（最多支持16種不同的輸入量程）；

（1）量程≤10psi的，測量范圍-FS至+FS；

（2）10psi＜量程＜100psi的，測量范圍-12psi至+FS；

（3）量程＞100psi的，測量范圍-FS至+FS

2.6 零點校準：軟件一鍵校準調零；

2.7 精密時鐘同步協議：IEEE1588；

2.8 通訊協議：TCP/IP協議，自適應10/100/1000 BASE-T以太網端口；

2.9 數據采集觸發方式：軟件觸發&硬件觸發

2.10 通訊和供電接口：航空插頭；

2.11 測壓管接口：直通快擰接頭，0.063英寸；

2.12 熱機時間：≥20分鐘

2.13 過壓保護

（1）  量程小于15psi時：5倍滿量程壓力過壓保護；

（2）  量程在15～100psi時：3倍滿量程壓力過壓保護；

（3）  量程大于100psi時： 2倍滿量程壓力過壓保護；

2.14 多臺聯機方式：外置交換機；

2.15 電源：24V DC

2.16 尺寸：

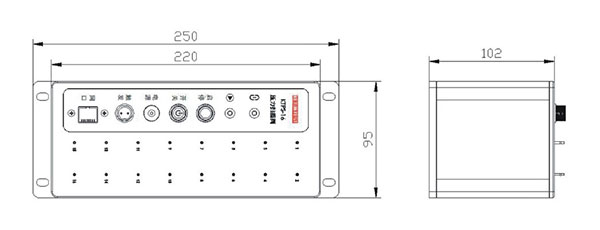

（1）250×102×95(mm) (16通道)

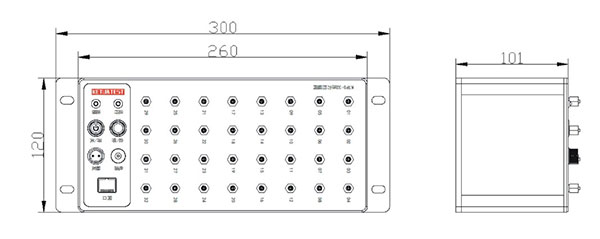

（2）300×101×120(mm) (32通道)
